AutoCAD + HP 프린터 색상 설정 팁 – 도면 색상, 그대로 출력하려면?
AutoCAD에서 공들여 그린 도면,
프린트해보면 “어? 색이 왜 이래?” 싶은 순간, 다들 한 번쯤 경험해보셨죠? 😓
특히 HP 프린터를 사용할 경우, 기본 설정 그대로 출력하면 도면 색상이 흐릿하거나 왜곡되는 경우가 생깁니다.
오늘은 AutoCAD와 HP 프린터를 사용할 때,
모니터 속 컬러와 출력 컬러를 최대한 일치시키는 방법을 단계별로 소개할게요.
실무에서 바로 적용할 수 있는 꿀팁만 쏙쏙 정리했어요!
왜 출력 색상이 다르게 나올까?
AutoCAD는 기본적으로 ‘모니터 색상(RGB)’을 기준으로 작업합니다. 하지만 대부분의 HP 프린터는 CMYK 또는 자체 색상 알고리즘으로 출력하기 때문에,
설정을 조정하지 않으면 색상 왜곡이 생기기 쉬운 구조입니다. 이 차이를 보정해주는 핵심이 바로 색상 관리 설정입니다.
AutoCAD 내 설정 팁

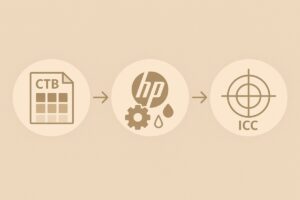

① 플롯 스타일(Table) 설정
-
.ctb또는.stb파일에서 색상을 ‘모노크롬’으로 설정 시, 모두 검정으로 출력됨
→ 컬러 그대로 출력하고 싶다면monochrome.ctb대신acad.ctb또는 사용자 정의 .ctb 사용
② 라인 색상/두께 확인
-
색상 자체가 너무 연하게 설정되어 있지 않은지 확인
→ 출력용으로는 적절한 선 굵기와 색 대비가 필요

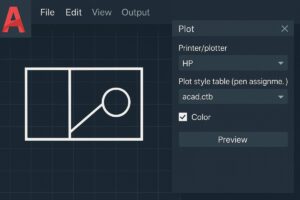

③ Plot 설정 미리보기 꼭 확인!
-
AutoCAD에서 “Plot” 클릭 → 프린터 선택 후 미리보기에서 색상 확인
→ 색상이 다르게 보이면 Plot Style에서 다시 조정
HP 프린터 드라이버 설정 팁
① 컬러 옵션 체크
-
“ColorSmart / HP EasyColor” 기능 끄기
→ 자동 색상 최적화 기능이 색을 바꿔버릴 수 있음
→ 고급 설정에서 ‘자동 색상 조정’ 해제
② ICC 컬러 관리 설정
-
가능하다면 “Color Management” 메뉴에서 ‘프린터가 컬러 관리’ 대신 ‘응용 프로그램이 컬러 관리’ 선택
→ AutoCAD에서 지정한 색상을 그대로 출력 가능
③ 용지 종류 정확히 설정
-
광택지, 매트지 등 용지에 따라 색상 표현 달라짐
→ 드라이버에서 용지 종류와 일치하도록 설정 필수
컬러 정확도를 높이기 위한 팁
- HP 공식 ICC 프로파일을 사용하면 색상 재현력이 향상됩니다.
-
테스트 출력 후 밝기·색상 미세 조정
-
같은 설정을 자주 쓴다면 프리셋 저장 기능을 활용하세요.
💬자주 묻는 질문 (FAQ)
Q. CTB 설정을 색상 출력용으로 바꾸려면 어떻게 하나요?
→monochrome.ctb대신acad.ctb를 선택하거나 색상을 유지하는 커스텀 CTB를 설정해야 합니다.Q. ICC 프로파일은 왜 꼭 필요한가요?
→ 프린터 + 용지 + 잉크 조합마다 색상이 다르게 출력되기 때문에, ICC 프로파일로 색을 정확히 매칭할 수 있습니다.Q. 설정을 매번 바꾸는 게 번거로운데 저장할 수 있나요?
→ HP 프린터는 사용자 설정
